CAD-Zeichnungsdateien (nur VARIO-System)

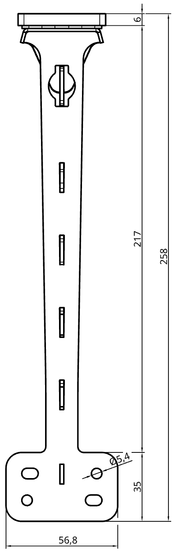

Wie sind die Winkelbezeichnungen unseres VARIO-Systems zu verstehen?

• Die Ausladungen ist inklusive eines 6 mm starken ThermoCUT's
• Die gesamte Ausladung ist bis Vorderkante Wandkonsole bzw. Vorderkante Aufsätze zu verstehen
• Das Unterkonstruktionsprofil wird nicht mit berücksichtigt

Die Länge der reinen Grundkonsole ist ggf. um die Länge der Aufhänger zu ergänzen:

• "v" = vertikaler Aufsatz /// "+v0" = 0 mm /// "+v1" = 20 mm /// "+v2" = 40 mm
• "h" = horizontaler Aufsatz /// "+h0" = 0 mm /// "+h1" = 20 mm /// "+h2" = 40 mm
• "u" = u-Aufsatz /// "+u0" = 73 mm (14 mm) /// "+u1" = 93 mm (34 mm). Vorderkante Wandkonsole (Hinterkante U-Profil)

Beispiel:

Die Gesamtausladung einer Grundkonsole VE-200 (200 mm) mit einem horizontalen Aufsatz auf zweiter Stufe ("+h2" = + 40 mm) beträgt: 240 mm.

Rechtlicher Hinweis: Die Dateien wurden mit größter Sorgfalt erstellt. Trotzdem können Fehler nicht ausgeschlossen werden.

Es wird keine Haftung für Fehler in den Dateien und daraus resultierendene Folgen übernommen.

Ausschreibungstexte (nur VARIO-System)
